Ballbar 20-programvara

Omfattande testning och rapportering

Med Ballbar 20 kan du ställa in och köra ballbartester som antingen ett engångstest eller med användning av en kunddefinierad testmall. Inlästa data kan redovisas såväl i form av analysrapporter i enlighet med många olika internationella standarder, exempelvis ISO 230-4, ANSI B5.54 med flera, som i ett omfattande analysformat.

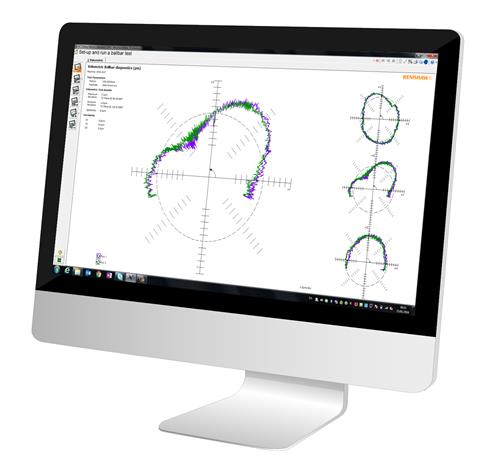

Utöver visningen av grafiska kurvor rangordnar Ballbar 20-programvaran varje diagnosticerat fel utifrån dess inverkan på maskinens totala noggrannhet, som uppges tydligt tillsammans med ett värde för lägestolerans.

Maskinprestandahistorik

Med en kunddefinierad testmall som medger "lika-för-lika" kan du tydligt se hur många av maskinens olika prestandaegenskaper, som mätts med en ballbar (t ex ISO 230-4, cirkelavvikelse och radiell avvikelse, lägestolerans, vinkelräthet, glapp etc) varierar över tiden. Kort sagt sammanställs en komplett "patientjournal" med ballbarvärden för maskinen.

Diagrammen visar trender tydligt så att underhållsåtgärder kan planeras in i förväg och oregelbundenheter i diagrammen är till hjälp vid felsökning efter maskinhaverier.

Varningsgränser och toleransgränser för fel kan också ställas in för vilken som helst av maskinegenskaperna som mäts av en ballbar QC20. När dessa toleranser väl ställts in visas de i historikdiagrammen och kan användas för att direkt kontrollera resultatet av varje ballbartest när det utförs.

Detaljprogramgeneratorn

Detta ger dig möjlighet att snabbt och automatiskt generera CNC-detaljprogram för ballbartestning. Ställ bara in testet och välj sedan en maskinstyrenhet (flera standarder levereras med programvaran, men de kan anpassas, och ytterligare kan läggas till). Det räcker sedan med ett enda klick för att generera ett program för ytterligare redigering och för nedladdning och överföring till CNC-enheten vid behov. Genererade program kan sparas i programvaran för framtida bruk.

Simulator för ballbar-diagram

Förutser effekten av underhåll och justeringar på en maskins prestanda.

Gör det möjligt för användaren att se testresultaten återskapade på skärmen och sedan ändra olika parametrar för maskingeometri, spel och dynamik för att prova olika "vad händer om"-scenarier i ballbardiagrammet och dess inverkan på rundhets- och lägetoleransvärden. Eftersom detta görs med en separat simulator så finns det ingen risk att ursprungliga testdata förstörs.

Stöd för flera språk

Ballbar 20-programvaran finns på följande språk: Engelska, tjeckiska, franska, tyska, italienska, portugisiska, ryska, spanska, japanska, koreanska, kinesiska, polska, turkiska, svenska och ungerska.

Ballbar 20 kan även generera rapporter på alternativa språk om du till exempel behöver skicka testresultat till kunder i andra länder.

Valbara användarlägen

Ballbar 20 är enkel att använda, men med 3 olika driftlägen kan du begränsa de tillgängliga alternativen så de passar era behov och nivån på användarnas kunskap och behörighet.

• Snabbkontroll - Används för engångstestning av maskiner med olika inställningar.
• Operatör - Används för regelbunden, jämförande kontroll av en maskins tillstånd. Fördefinierade testmallar snabbar upp maskinkontrollen och säkerställer konsekventa inställningar.
• Avancerad - Kompletta möjligheter att lägga in, redigera och organisera maskindata
