nVia™ konfokalt Raman-mikroskop
Det ultimata konfokala Raman-mikroskopet av forskningsklass ger enastående prestanda och bäst data på kortast tid.
Den är enkel att använda men levererar ändå enastående prestanda och tillförlitliga resultat, även för de mest utmanande experimenten. Du kan skapa både rika, detaljerade, kemiska bilder och mycket specifik data från diskreta spår. Med oöverträffad flexibilitet litar forskare och ingenjörer över hela världen på inVia-mikroskopet.
Egenskaper
inVia-mikroskopet består av ett mikroskop av forskningsklass kopplat till en högpresterande Raman-spektrometer. Det är enkelt att använda men har ändå enastående prestanda. Hög signalgenomströmning, kombinerat med hög spektralupplösning och stabilitet, vilket ger tillförlitliga resultat, även för de mest utmanande mätningarna.
inVia-mikroskopets mycket effektiva optiska design producerar utmärkt Raman-data, även från minimala spår av material. Om du behöver producera både livfulla, detaljerade kemiska bilder och mycket specifik data enkelt och tillförlitligt från diskreta punkter så är inVia-mikroskopet det idealiska systemet för dig.
För mer detaljerad information, ladda ner broschyren för inVia-mikroskopet.
Hastighet och känslighet
Med hög känslighet kan du titta på svaga Raman-signaler och snabbt analysera även minimala mängder material, enkelskikt och svaga utspridda material. Det använder en stigmatisk on-axis optisk design med hög optisk effektivitet, utmärkt avvisning av ströljus och oöverträffad känslighet.
Hög spatiell upplösning
Med denna optiska design kan du uppnå en mycket hög nivå av konfokalitet (möjlighet att avvisa signaler från områden utanför den aktuella punkten). Detta säkerställer att du uppnår hög stabilitet och så höga spatiella upplösningar som möjligt, endast begränsat av ljusets naturliga diffraktionsgräns.
Hög spektral prestanda
Det kan upplösa spektralegenskaper smalare än 0,5 cm-1, så du kan särskilja närliggande Raman-band, och differentiera mycket liknande material, såsom farmaceutiska polymorfer. Med den höga stabiliteten kan du övervaka minimala förskjutningar i Raman-bandposition (så lågt som 0,02 cm-1).
Exceptionell stabilitet
En specialanpassad basplatta med våffelmönster håller inVia-mikroskopet och lasrar i position och är så stabil att ett optiskt- eller antivibrationsbord normalt inte krävs. Viktiga rörliga komponenter är utrustade med Renishaw-pulsgivare med hög precision som säkerställer att allt är korrekt placerat.
Spektral flexibilitet
Du kan konfigurera inVia-mikroskopet så att det är idealiskt för att analysera dina specifika prover. Det stödjer flera lasrar med automatiserad datorstyrd växling. Du kan ändra excitationsvåglängd snabbt och snabbt fastställa de bästa konfigurationerna för att få tillförlitlig data från alla dina prover.
Provtagningsflexibilitet
inVia stödjer både mikroskop som är upprätta, inverterade och med öppen ram, och fiberoptiska prober för fjärranalys på långa avstånd. Det är kompatibelt med många objektivlinser och omgivningsceller så att du kan analysera dina prover under många olika omgivningsförhållanden.
Applikationer
Undersöka läkemedel
Med många komponenter och egenskaper är det mycket önskvärt att kunna fastställa komposition, domänstorlekar och fördelning av kommersiellt tillgängliga formuleringar där patentet har gått ut. inVia-mikroskopet har otrolig kemisk specificitet och känslighet, vilket genererar detaljerade kemiska bilder på många olika formuleringar.
Studera polymerer
inVia Raman-mikroskopet ger kemisk specificitet och känslighet, på ett icke-destruktivt sätt, och ingen provmanipulering eller förberedelse krävs. Detta är viktigt vid studier av polymerer då vi söker efter nya material, förbättrar existerade materials effektivitet, och minskar produkters kostnad.

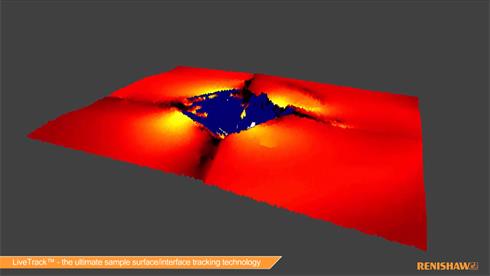

Upprätthåll fokus i
realtid med LiveTrack
inVia-mikroskopet använder den automatiserade fokusspårningstekniken LiveTrack™ för att samla in, i realtid, noggrann och repeterbar spektra och topografi från prover med stora höjdvariationer. Skapa fantastiska 3D-bilder av ojämna, krökta eller grova ytor utan att för-skanning behövs. Titta på videon för att se ett exempel.
Vill du veta mer?
Din lokala representant hjälper gärna till med dina frågor.
Du kan kontakta dem genom att fylla i ett formulär eller skicka ett epost-meddelande.
Få de senaste nyheterna
Håll dig uppdaterad med våra senaste innovationer, nyheter, applikationer och produktlanseringar och få uppdateringar direkt till din inkorg.
Nedladdningar: inVia Raman-mikroskop
-
Brochure: inVia confocal Raman microscope [en]
Renishaw inVia: The world's best selling high-performance Raman microscope
-
Product note: Centrus detector [en]
At the heart of Renishaw’s Raman systems, Centrus is more than just a detector; it is key to the implementation of advanced Renishaw technologies
-
Product note: inVia Qontor confocal Raman microscope [en]
The inVia™ Qontor® confocal Raman microscope is a flexible research-grade instrument with unique real-time focus tracking capabilities.
-
Product note: inVia excitation wavelength options [en]
inVia™ Raman microscope: choosing filter and wavelength options
-
Technical note: Polarised Raman spectroscopy using the inVia Raman microscope [en]
This note demonstrates that the inVia confocal Raman microscope is an ideal tool for polarisation studies.
-
Product note: MS30 high speed encoded stage [en]
The MS30 high speed encoded stage is a high performance, optically encoded, motorised sample stage for use with Renishaw’s Raman systems.
-
Product note: Inverted microscopes for inVia [en]
Renishaw's inVia Raman spectrometers can be equipped with inverted microscopes instead of, or in addition to, the standard upright microscopes.
-
Technical note: LiveTrack focus-tracking technology [en]
LiveTrack focus-tracking technology maintains optimum focus for both white light and Raman imaging to give stunning 3D images.
-
Product note: Rayleigh imaging using the inVia™ confocal Raman microscope [en]
Product note detailing how you can perform Rayleigh imaging on the inVia confocal Raman microscope.
-
Product note: Optical tweezing on the inVia™ Qontor® Raman microscope [en]
The inVia Qontor Raman microscope is available with optical tweezing. The microscope focuses the laser to the same point as the Raman laser, so you can both trap microparticles and analyse them using Raman or photoluminescence.
Specifikationer
inVia-mikroskopet finns tillgängligt i tre modeller. Från flaggskeppet inVia Qontor-systemet, med full automatisering och fokusspårningsteknologi, till instegsnivån inVia Basis-systemet.Parameter | Värde | |
| Våglängdsområde | 200 nm till 2200 nm | |
| Lasrar som stöds | Från 229 nm till 1 064 nm | |
| Spektralupplösning | 0,3 cm-1 (FWHM) | Högsta som normalt är nödvändig: 1 cm-1 |
| Stabilitet | < ±0,01 cm-1 | Variation i centrumfrekvensen för curve-fitted Si 520 cm-1-band, efter upprepade mätningar. Uppnås med en spektralupplösning på 1 cm-1 eller högre |
| Cutt-off för lågt vågantal | 5 cm-1 | Lägsta som normalt är nödvändigt: 100 cm-1 |
| Cutt-off för högt vågantal | 30 000 cm-1 | Standard: 4 000 cm-1 |
| Spatial upplösning (lateral) | 0,25 µm | Standard: 1 µm |
| Spatial upplösning (axial) | < 1 µm | Standard: < 2 µm. Beror på objektiv och laser |
| Detektorstorlek (standard) | 1024 pixlar × 256 pixlar | Andra alternativ finns tillgångliga |
| Detektorns driftstemperatur | –70 °C | |
| Rayleigh-filter stöds | Obegränsat | Upp till fyra filteruppsättningar i automatiserat fäste. Obegränsat antal ytterligare filteruppsättningar stöds med kinematiska fästen med noggrann placering som kunden kan byta |
| Antal lasrar som stöds | Obegränsat | En som standard. Ytterliggare lasrar efter 4 kräver montering på ett optiskt bord |
| Styrning via PC med Windows | PC med senaste versionen av Windows® PC | Inklusive PC-arbetsstation, monitor, tangentbord och styrkula |
| Matningsspänning | 110 V AC till 240 V AC +10 %-15 % | |
| Matningsfrekvens | 50 Hz eller 60 Hz | |
| Typisk effektförbrukning (spektrometer) | 150 W | |
| Djup (dubbellasersystem) | 930 mm | Basplatta för dubbellaser |
| Djup (trippellasersystem) | 1 116 mm | Basplatta för trippellaser |
| Djup (kompakt) | 610 mm | Upp till tre lasrar (beroende på lasertyp) |
| Typisk vikt (exklusive lasrar) | 90 kg |
Provvisning | inVia Basis | inVia Reflex | inVia Qontor |
| Stereovisning (binokulära okular) | ■ | ▲ | ▲ |
| Memoriserad och automatisk visning efter insamlingen | - | ▲ | ▲ |
| Programvarustyrning av mikroskop | - | ▲ | ▲ |
| Automatisk vitt ljus/Raman-växling | - | ▲ | ▲ |
| Automatiskt vitt ljus-sparande med data | - | ▲ | ▲ |
| Kombinerad vitt ljus- och laservideo-visning | - | ▲ | ▲ |
| Vitt ljus-autofokus (LiveTrack) | - | - | ▲ |
Raman-datainsamling | inVia Basis | inVia Reflex | inVia Qontor |
| Automatiserad mätningskö | ▲ | ▲ | ▲ |
| Automatisk fokusspårning (LiveTrack) | - | - | ▲ |
Kontroll av uppriktning och prestanda | inVia Basis | inVia Reflex | inVia Qontor |
| Intern neonvåglängdskalibreringskälla | - | ▲ | ▲ |
| Interna referensstandarder för automatisk kalibrering | - | ▲ | ▲ |
| Automatiserad Raman-kalibreringskorrigering (snabb kalibrering) | ▲ | ▲ | ▲ |
| Automatisk laseruppriktning | ▲ | ▲ | ▲ |
| Automatisk Raman-signaluppriktning | ▲ | ▲ | ▲ |
| Hälsokontroll av prestandan | - | ▲ | ▲ |
Beskrivning
| - ej tillgänglig | ■ alternativ | ▲ ingår |
