Renishaw FixtureBuilder produktfamilj

Renishaws FixtureBuilder-programvara skapar fixtureringsuppsättningar för att tillhandahålla dokumentation och hjälpa till med offline-programmering för CMM, Equator™-mätning och visuell inspektion.

FixtureBuilder-programvara produktfamilj

Programvarufamiljen FixtureBuilder består av följande produktalternativ:

en nedladdning
en dongel
en nätverkslicens

FixtureBuilder stödjer de flesta CAD-formaten, inklusive IGES, SAT och STEP.

En ytterligare licens för översättningsmodul för CATIA, Creo (Pro/ENGINEER), Siemens NX, SolidWorks, Inventor, SolidEdge och JT Import kan också köpas till.

Översättningsmodulen stödjer följande filversioner:

CATIA V5: VR58-V5-6R2018
Creo (Pro/ENGINEER): 16-Creo 5.0
Siemens NX: 11-NX 12.0.0
Inventor: V11-V2019
SolidWorks: 98-2018
SolidEdge: V18-ST10
JT Import: 8-10,2

Översättningsmodulen måste köpas med en NU-, USB- eller CU-licens.

En komplett lista med produkter finns tillgänglig nedan.

Play

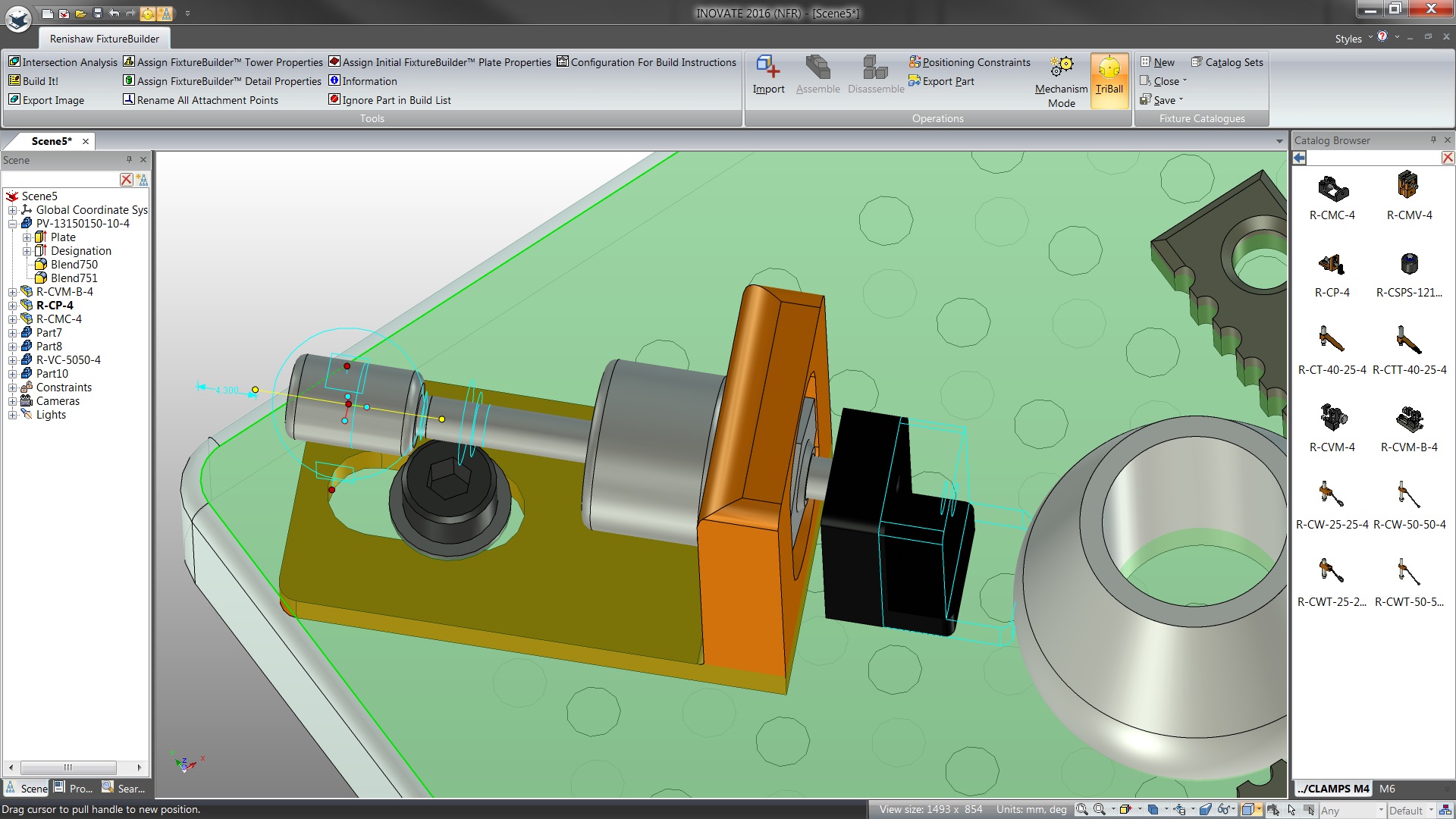

FixtureBuilder Software

FixtureBuilder is a 3D-modelling software package designed to allow the creation and documentation of fixturing set-ups. The software can be used with a CAD model of the inspected part, which is imported into FixtureBuilder, so that the fixture can be built around it. The entire set-up, along with the inspected part, can then be exported into inspection programming software. FixtureBuilder supports most CAD formats including IGES, SAT and STEP. A translator add-on module is available for Pro/E and CATIA.
[512 x 288] [24.0MB]

Renishaw-artikelnummer	Beskrivning
CS-SOF-SW-17-FBNU	Renishaw FixtureBuilder Named User-licens - En licens kopplad till en dator. Distribueras via nedladdning.
CS-SOF-SW-17-FBTRANS	Översättningslicens - För den egna importeringsöversättningen för att importera filer från andra CAD-program. Kan köpas till med Named User-, USB- eller Concurrent User-licens.
A-6490-0052	Renishaw FixtureBuilder-licens - En licens som distribueras på en dongel som kan flyttas mellan olika stationer. FixtureBuilder måste installeras på varje station. Kan bara användas på en station i taget.
CS-SOF-SW-17-FBNRMS	Network License Manager - Programvarukontrollerad Network Licensing Manager. Ladda ner applikation – Concurrent User manager tool management. Måste köpas med Concurrent User-licens artikelnummer CS-SOF-SW-17-FBCU.
CS-SOF-SW-17-FBCU	Renishaw FixtureBuilder Concurrent-User-licens - ”X” licens(er) kopplad till en Network License Manager som möjliggör att användaren/användarna använder FixtureBuilder i ett nätverk. En användare i taget. X = antalet Concurrent User-licenser som har köpts.

Systemkrav:

Windows-baserad designprogramvara. Versionen 8.0 stödjer endast 64-bit-versioner av Windows operativsystem.
64-Bit Windows operativsystem.
En Pentium 4 CPU eller högre (nyare AMD-processorer stöds).
4GB RAM rekommenderas (8 GB RAM eller mer för större monteringsarbeten).
Direct X och/eller OpenGL-kompatibel accelererat videografikkort (krävs för större monteringsarbeten).
2 GB ledigt utrymme för installationen. Mer rekommenderas för designdata.
