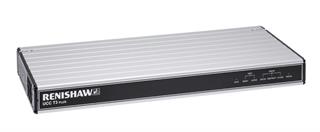

UCC T3 PLUS

Lösning med 3-axligt automatiserat kontaktprobhuvud

Kraftfull 3-axlig CMM-styrenhet med inbyggd standard kontaktprob och gränssnitt, styrenhet för PH10 PLUS-huvud och termisk felkompensering (thermal error compensation, TEC).

  • UCC T3 PLUS Konstruerad för den 3-axliga CMM-marknaden
  • Lämplig för stora och små CMM med kontaktprober
  • Inbyggt TP200-gränssnitt
  • 16 kanaler med temperaturkompensering
  • Inbyggt PH10 PLUS- och PH10-gränssnitt
  • Multikabelstöd

UCC-jämförelse

■ Standardspecifikation

- Ej tillgänglig

Funktion/specifikationUCC T3-2UCC T3 PLUSUCC S3UCC T5UCC S5
TP200/SCR200-gränssnitt--
SP600-gränssnitt----
SP25M-gränssnitt----
SP80-gränssnitt-----
PH10-gränssnitt---
PH20-gränssnitt----
REVO-gränssnitt-----
REVO-2-gränssnitt----
Antal CMM-axlar som styrs33333
Konfigurerbar ytterligare axel (roterande bord, dubbelskala, dubbeldrift)En andra SPA3 krävsEn andra SPA3 krävsEn andra SPA3 krävsEn andra SPA3 krävsEn andra SPA3 krävs
Kompatibilitet med SPA (servo power amp)SPA3SPA3SPA3SPA3SPA3
Analog SPA-uteffekt ±10 V-----
Input för temperatursensor-16161616
Kompatibel med befintliga underordnade kort-----
Maximal datahastighet för realtidsskanning--SP25M: 2 000 punkter/sek-REVO-2: 4000 punkter/sek
Inbyggd AC-strömförsörjning-----
Extern DC-strömförsörjning
Öppen CMM I/O2 inmatningar + 1 utmatning2 inmatningar + 1 utmatning2 inmatningar + 1 utmatning2 inmatningar + 1 utmatning2 inmatningar + 1 utmatning
Funktion/specifikationUCC T3-2UCC T3 PLUSUCC S3UCC T5UCC S5

Mått

UCC T3-2UCC T3 PLUSUCC S3UCC T5UCC S5
Bredd440 mm (19 i hölje)440 mm (19 i hölje)440 mm (19 i hölje)440 mm (19 i hölje)440 mm (19 i hölje)
Höjd44 mm (1U)44 mm (1U)44 mm (1U)44 mm (1U)44 mm (1U)
Djup180 mm180 mm180 mm180 mm180 mm
Vikt

2,1 kg

.

2,6 kg

.

2,6 kg

.

2,1 kg

.

2,1 kg

.

Följande information är gemensam för alla UCC-styrenheter:

  • Konfigurerad för direkt CNC-styrda (DCC) koordinatmätmaskiner
  • Processortyp: 1,6 GHz Intel Atom
  • Lämplig handkontrollenhet: MCUlite-2*, MCU5, MCU5-2, MCU W, MCU W-2
  • Digital SPA-styrningsutmatning
  • Kommunikationslänk med dator: Ethernet
  • Kompatibilitet med operativsystem för datorer: XP pro, Windows 7, Windows 8
  • Servolooptid: 0,5 ms
  • Kontaktprobningsfunktion (TTP)
  • Renishaw UCCserver (I++ DME)
  • Gemensam UCC-programvaruintegration
  • Digital skalinmatning: RS422 - Renishaw
  • Analog skalinmatning: Med externt gränssnitt
  • Tillgänglig ström för I/O: 24 V vid 1 A
  • I/O-specifikation:
    • Konfigurerbar av användaren
    • Aktiv HIGH eller LOW
    • Spänningsintervall 5 V till 24 V
    • Kompatibel med yttre och inre gränslägesbrytare
    • Kompatibel med mjuka gränsvärden
    • Volymetrisk felmappningsfunktion för CMM
    • Kompatibel med Renishaw UCCassist

* Ej lämplig för REVO / REVO-2

UCC-eftermontering

Renishaw samarbetar tekniskt med en del av branschens ledande mjukvaruföretag och företag som eftermonterar för att tillhandahålla kraftfulla eftermonteringslösningar för CMM med Renishaws UCC-styrenheter.

Eftermonteringar

Läs om alternativ för eftermontering för din CMM.

Utökad garanti

För er säkerhet finns en 3-årig garanti tillgänglig för era nya CMM-produkter under de första 3 månaderna efter inköpet. Kontakta din återförsäljare.
